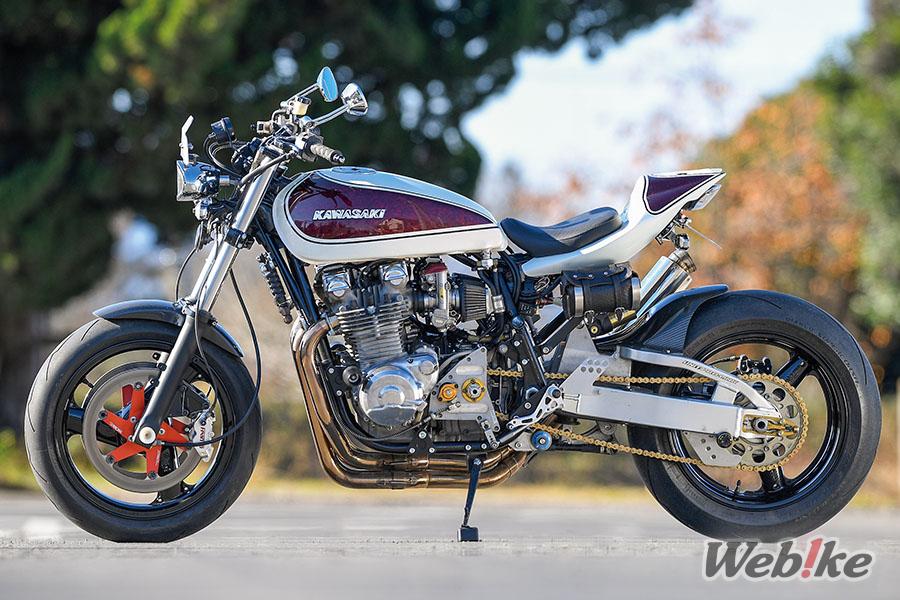

Die Z1000LTD von Fanatic Heart

Auf den ersten Blick mögen die 17-Zoll-Räder vorne und hinten, der einzelne Stoßdämpfer und das kurze Heck dieses Motorrad wie einen weiteren Z-Custom im Streetfighter-Stil aussehen lassen. Aber ein genauerer Blick offenbart etwas viel härteres - diese Maschine ist von Grund auf durchkonstruiert.

Der Konstrukteur dahinter ist Herr Ando von Fanatic Heart, der für seine umfangreiche Arbeit bekannt ist, einschließlich der Vermessung des Rahmens und der Herstellung von Original-Z-Teilen. "Wir haben den Durchmesser der Schwingenachse von 16 mm auf 25 mm vergrößert. Dann haben wir den Drehpunkt selbst um 50 mm abgesenkt, um den Schwingenwinkel zu verbessern", erklärt Ando. "Umgekehrt wurde der Motor um 80 mm angehoben." Diese Änderungen optimieren das Fahrwerk für 17-Zoll-Räder, verbessern die Kurvenfreiheit und heben den Schwerpunkt des Motorrads an. Um diese Ziele zu erreichen, wurde der Rahmen erheblich modifiziert.

Ein weiteres wichtiges Merkmal ist die Unit Pro-Link-Aufhängung, die es ermöglicht, das gesamte hintere Setup innerhalb der Schwinge zu vervollständigen, ohne dass eine Vorderradgabel mit großem Durchmesser oder eine hintere Stoßdämpferhalterung erforderlich ist, und die auch eine Monofederbein-Konfiguration ermöglicht. Ein Setup, das gut zum Konzept dieses Customs passt.

Bei dem Motor handelt es sich um einen 1105-ccm-Doppelzündkerzenmotor, der mit einem Rückdrehmomentbegrenzer aus einer Zephyr 1100 und einem modifizierten Getriebe aus einer GPZ1100 ausgestattet ist. Die Zündung verwendet zwei Uotani SP II Systeme für unabhängige Zündung. Der Auspuff ist eine speziell angefertigte 4-2-1-Anlage, die wegen ihrer starken Leistung im unteren und mittleren Drehzahlbereich ausgewählt wurde.

Alles in allem kann man es als 17-Zoll-Supersportler auf Basis einer Kawasaki Z bezeichnen, aber wenn man genau hinsieht, ist das Basismotorrad eigentlich ein Z1000LTD Modell. Es ist ein großartiges Beispiel dafür, dass man das Basisfahrrad in- und auswendig kennt und mit einer klaren Vision baut.

Lenker

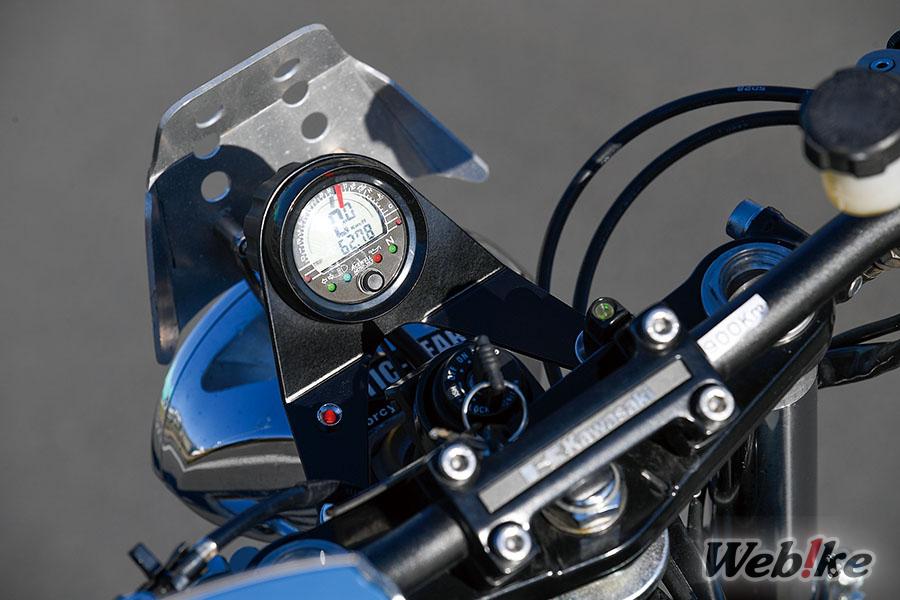

Die Basis ist eine 1979er Kawasaki Z1000LTD. Das Motorrad ist mit einem minimalistischen, einzeiligen Instrumenten-Setup von ACEWELL ausgestattet, das über Multifunktionsfunktionen verfügt. Vorne ist außerdem ein Aluminiumvisier montiert.

Körperarbeit

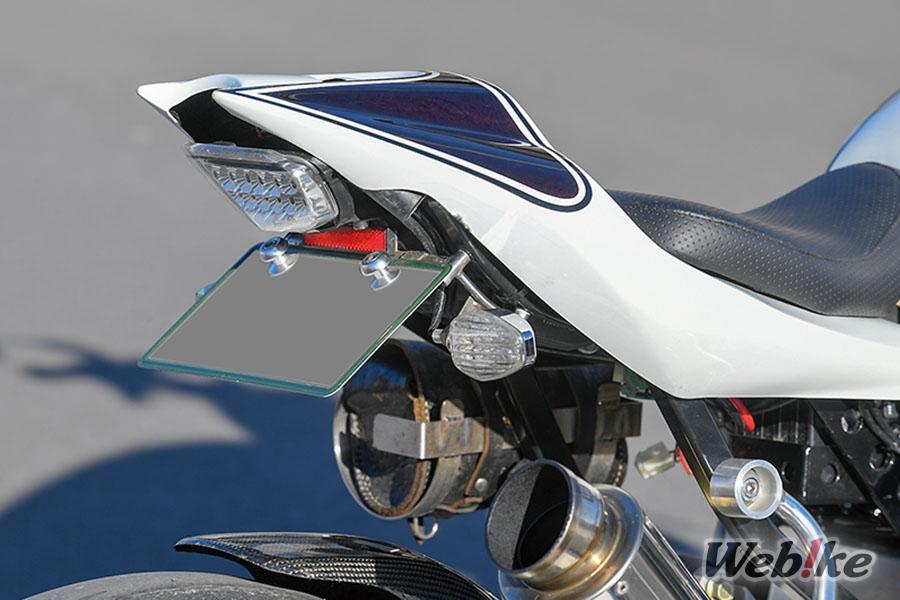

Der hintere Teil des Rahmens wurde aus der originalen LTD ausgeschnitten und neu angefertigt. Die einsitzige Heckverkleidung wurde von einer NSF100 modifiziert. Die einzigartige Lackierung wurde von TM Garage im Wrap-Style-Verfahren durchgeführt.

Motor

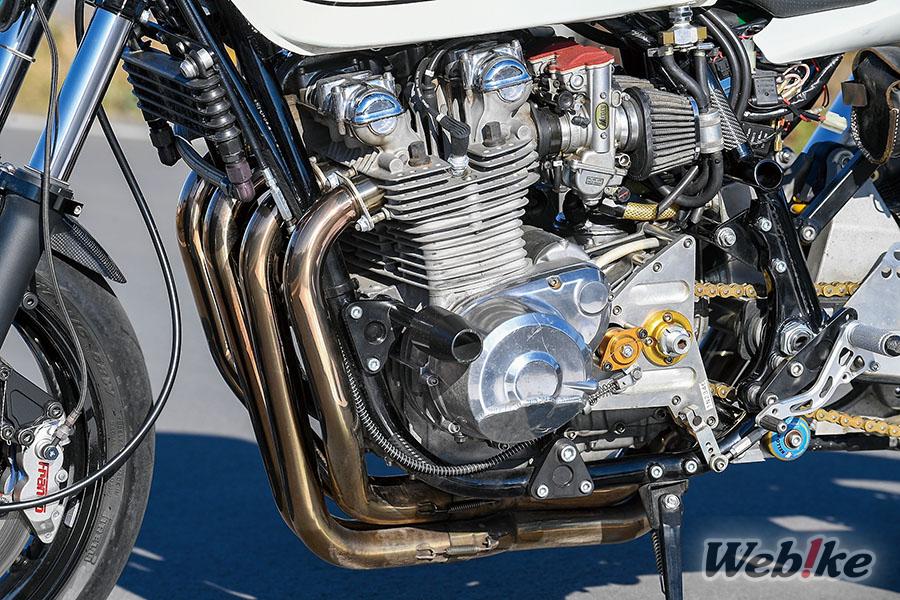

Basierend auf dem luftgekühlten 1015-ccm-Reihenvierzylinder der Z1000LTD wurde der Hubraum mit 66-mm-Schmiedekolben von COSWORTH auf 1105 cm³ vergrößert. Außerdem verfügt er über Nockenwellen von WEB, ein internes Shim-Ventil-Setup und eine Doppelstecker-Zündanlage. Der Vergaser ist ein 36-mm-Vergaser von TMR, gepaart mit K&N-Powerfiltern. Die Auspuffanlage ist eine Spezialanfertigung von Fanatic Heart.

Fahrgestell

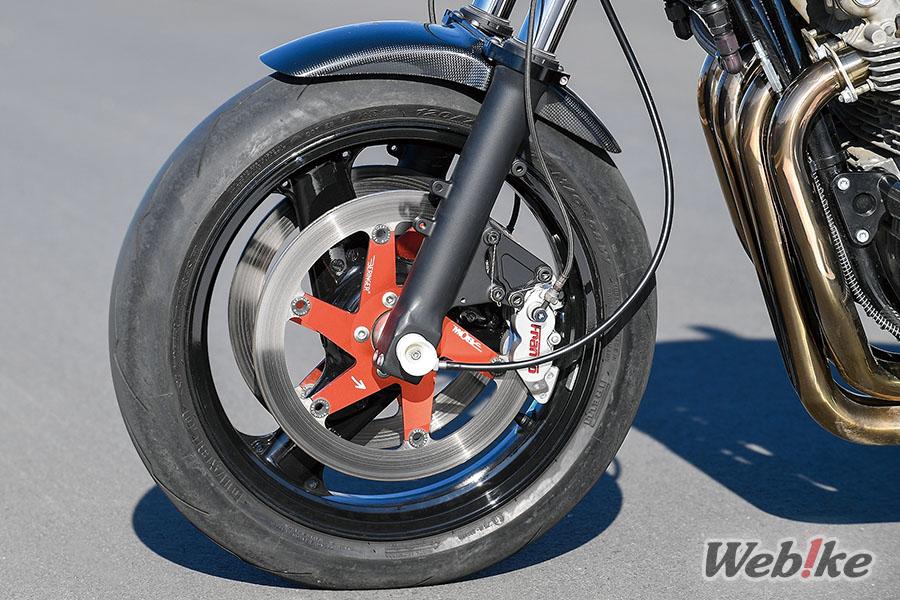

Der Vorderbau stammt von einer ZRX1200. Die Einpresstiefe der Gabel wurde von 60 mm auf 28 mm reduziert und die 36-mm-Vorderradgabel wurde zu einer 43-mm-Cartridge-Gabel aufgerüstet.

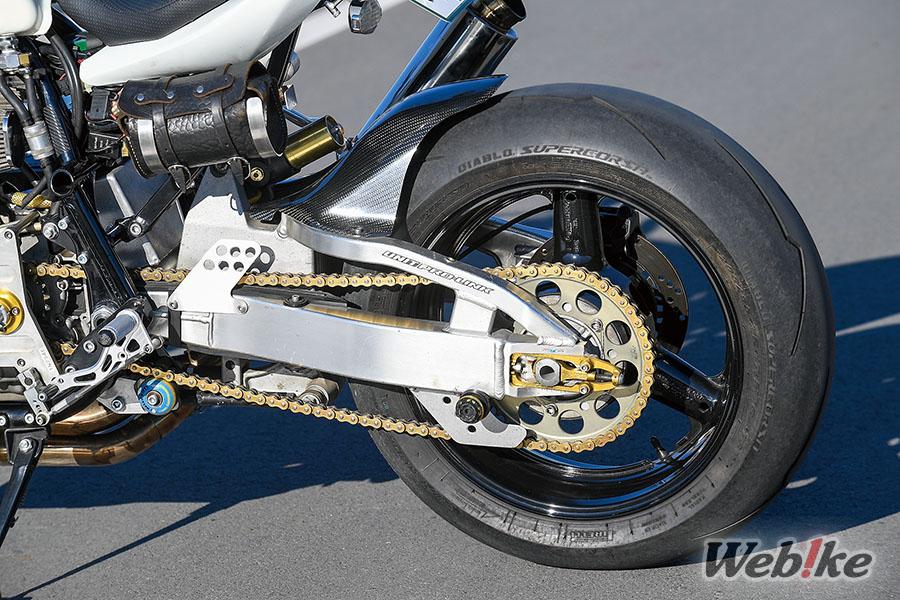

Die Schwinge ist ein Serienteil von einer Honda CBR1000RR, die ein Monofederbein und ein Unit Pro-Link-Setup ermöglicht. Um dies unterzubringen, wurde der Rahmen am Drehpunkt Bereich verbreitert. Ein benutzerdefiniertes Gestänge Halterung wurde unter dem Rahmen hergestellt (wodurch die Notwendigkeit für die obere Stoßdämpferhalterungen), so dass die gesamte Einrichtung zu sein Bolt-on.

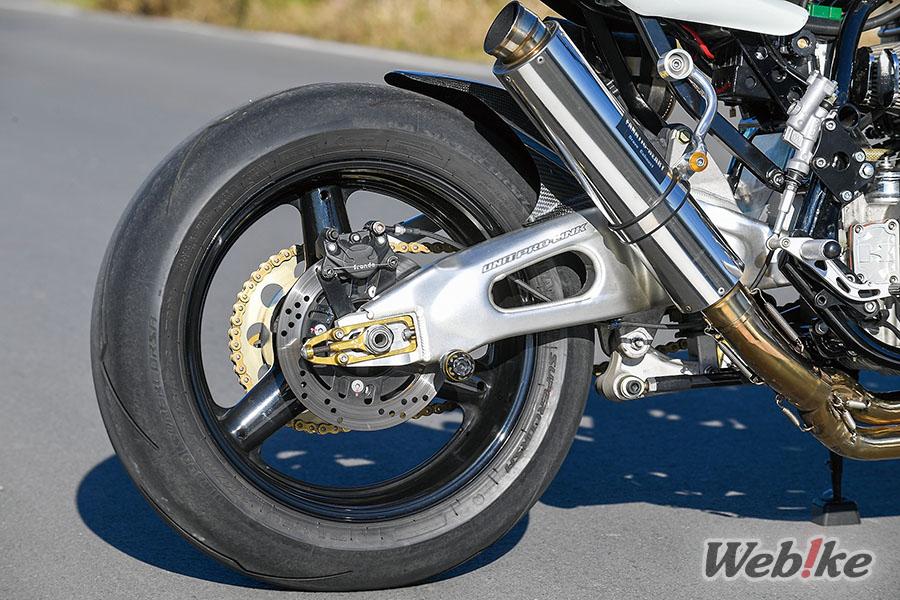

Das Hinterrad ist eine 6.00-17 Größe von einer Suzuki Hayabusa. Die Reifen sind Pirelli DIABLO Supercorsa: Vorne: 120/70ZR17, Hinten: 200/55ZR17.

Galerie

Spezifikationen

Teil	Einzelheiten
Motor	COSWORTH φ66mm Schmiedekolben-Kit
Vergasung/Ansaugung	YOSHIMURA MIKUNI TMR36 Vergaser K&N Custom Luftfilter, oval gerade
Bremse	frando F-101 CNC gefräste 4 Topf Bremssättel LH (vorne) BERINGER AERONAL Frontscheibe
Lenker / Lenkung	ACEWELL Multifunktions-Digitalmessgerät
Elektrisch	AS Uotani SPII Voller Leistungssatz
